创佰讯室外表贴全彩屏P4详细技术参数
2022/1/11 16:47:00 3069阅
1、适用范围
主要应用于工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站 、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。拥有媒体展示，信息发布，交通诱导，创意显示等用途。
2、产品说明
● 刷新高：刷新率达 1920HZ 以上,显示画质清晰真实、播放效果鲜艳流畅；
● 性能高：LED 高密全彩屏专用驱动芯片和输入缓冲芯片，播放流畅颜色亮丽；
● 效果好：通过 OE 信号驱动红色 LED、绿色 LED 和蓝色 LED 的驱动芯片，可形成 167777216 种颜色变换；
● 可塑性强：此模组可以按水平和垂直方向任意拼接，从而拼成不同大小的显示屏
● 便携性高：重量轻易于安装、拆卸；用超高亮的 LED 和优质的塑胶件；
● 更低功耗：采用恒流方式驱动 LED，发光均匀，功耗低；
● 超广角：采用表贴灯管，多方位观看效果如一；
● 像素间距为 4mm，共有 80*40 个像素点，每个像素点由 1R1G1B 组成；

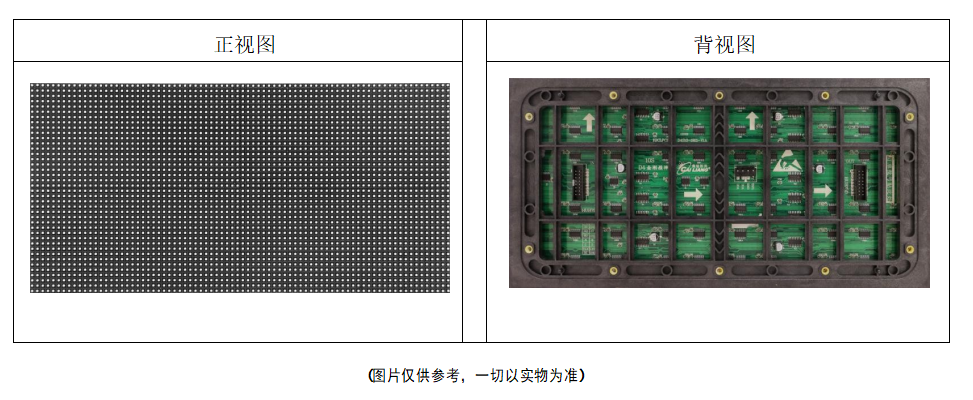

单元板图片
3、产品介绍
单元板技术参数 | ||||||||||||||
像素点间距 | 4.0mm | 输入电压 | 4.8-5.5V | 重量 | 0.46kg±0.01kg | |||||||||
像素构成 | 1R1G1B | 单元板功率 | ≤45W | 套件材料 | 聚碳酸脂 PC 料 | |||||||||
尺寸:长*宽*高 | 320*160*18.8mm | 最大电流 | 8.7A±0.3A | 驱动方式 | 1/10 扫恒流驱动 | |||||||||
结构特点 | 灯驱合一 | 像素密度 | 62500Dots/㎡ | 铜螺母 | 6*8*M4 | |||||||||
灯管类型 | SMD1921 | 单元板分辨率 | 80*40=3200DotsDo |
|
| |||||||||
箱体技术参数 | ||||||||||||||
压铸铝箱（长*宽*高） | 960mm*960mm*90mm | 平均功耗 | ≤405W | |||||||||||
箱体分辨率 | 240*240=57600 Dots | 最大功耗 | ≤810W | |||||||||||
箱体面积 | 0.9216 ㎡ |
|
| |||||||||||
箱体重量 | 29.8kg±0.05kg |
|
| |||||||||||
屏体技术参数 | ||||||||||||||
亮度 | ≥4500cd/㎡ | 亮度均匀性 | ＞0.95 | |||||||||||
屏体水平视角 | 140±10 度 | 屏体垂直视角 | 130±10° | |||||||||||
最佳视距 | ≥4.0m | 使用环境 | 户外 | |||||||||||
每平方模组最大功率 | ≤878w/m² |
|
| |||||||||||
配电功率（每平方最大功率÷78％÷85％ | ）1324W/m² | |||||||||||||
系统控制参数 | ||||||||||||||
灰度等级 | 红、绿、蓝 12-16bits | 显示颜色 | 16777216 种 | |||||||||||
换帧频率 | ≥60 帧/秒 | 刷新频率 | ≥1920HZ(全灰度场 | |||||||||||
控制方式 | 计算机控制，逐点一一对应，视频同步 实时显示 | ， 亮度调节 | 256 级手动/自动 | |||||||||||
输入信号 | DVI/VGA,视频（多种制式），RGBHV、复合视频信号、S-VIDEO,Ypbpr(HDTV | |||||||||||||
系统工作特性 | ||||||||||||||
使用寿命 | ≥10 万小时 | 平均无故障时间 | ≥1 万小时 | |||||||||||
衰减率（工作 3 年 | ）≤15% | 连续失控点 | 0 | |||||||||||
工作温度范围 | -20 至 50℃ | 盲点率 | ＜0.0001 | |||||||||||
屏幕水平平整度 | ＜1mm/㎡ | 工作湿度范围 | 10%至 90%RH | |||||||||||
屏幕垂直平整度 | ＜1mm/㎡ |
| ||||||||||||
