创佰讯室内表贴全彩屏P1.876技术技术参数
2022/1/10 21:33:00 3869阅
1、适用范围
主要应用于军队演习指挥系统、公共安全显示指挥系统、演播室、广播电视传媒显示系统等领域。
2、产品说明
● 高刷新、高灰阶、超宽带载：刷新率达 3000HZ+，灰度 14～16Bit 可调，显示画质清晰真实、播放效果鲜艳流畅；
● LED 高密全彩屏专用驱动芯片：具有列下消隐功能、倍频刷新率提升 2/4/8 倍、低灰偏色改善、低灰麻点改善、第一行偏暗改善等功能；
● 高清显示：高分辨率带来高清细腻的显示效果，无闪烁、无颗粒感；
● 优质灯管：严格筛选灯管，精选优质的表贴 1515 专用灯，使屏体的墨色更均匀，一致性更好，品质更稳定
● 平整度佳：自主研发与生产的多加强筋结构底壳，不易变形；
● 超大视角：采用表贴灯管，视角可达 150°以上，多方位观看显示效果始终如一、高质清晰细腻；
● 简易安装、维护便捷：单元板底壳采用快拆式磁吸后盖，安装简便。

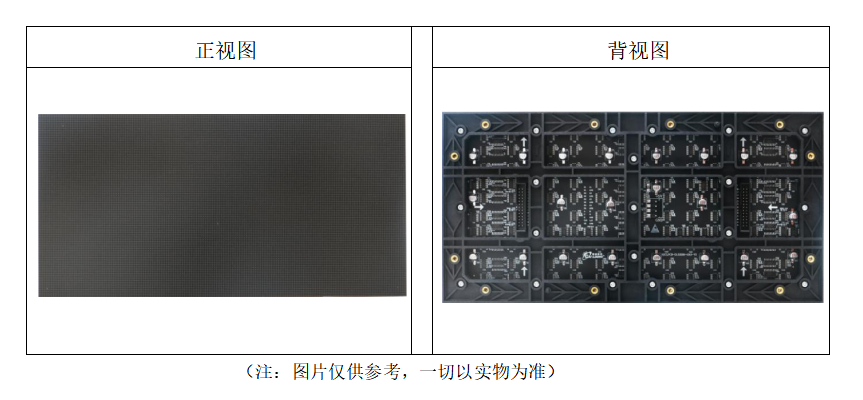

单元板图片
3、产品介绍
单元板技术参数 | ||||||||||||||
像素点间距 | 1.860mm | 输入电压(直流） | 4.8-5.5V | 重量 | 0.45kg±0.01kg | |||||||||
像素构成 | 1R1G1B | 单元板功率 | ≤20W | 套件材料 | 聚碳酸脂 PC 料 | |||||||||
尺寸:长*宽*高 | 320*160*15.2mm | 最大电流 | 3.7A±0.3A | 铜螺母 | 6*8*M4 | |||||||||
结构特点 | 灯驱合一 | 像素密度 | 288762Dots/㎡ | 驱动方式 | 1/43 扫恒流驱动 | |||||||||
灯管类型 | SMD1515 | 单元板分辨率 | 172*86=14792Dots |
|
| |||||||||
箱体技术参数 | ||||||||||||||
镁合金空箱（长*宽*高 | 640mm*480mm*70mm | 平均功耗 | ≤60W | |||||||||||
箱体分辨率 | 344*258=88752Dots | 最大功耗 | ≤120W | |||||||||||
箱体面积 | 0.3072 ㎡ |
|
| |||||||||||
箱体重量 | 4.1Kg±0.05kg |
|
| |||||||||||
屏体技术参数 | ||||||||||||||
亮度 | ≥500cd/㎡ | 亮度均匀性 | ＞0.95 | |||||||||||
屏体水平视角 | 150±10 度 | 屏幕垂直视角 | 150±10 度 | |||||||||||
最佳视距 | ≥1.86m | 使用环境 | 室内 | |||||||||||
每平方模组最大功率 | ≤390.6w/m² |
|
| |||||||||||
配电功率（每平方最大功率÷78％÷85％） | 589W/m² | |||||||||||||
系统控制参数 | ||||||||||||||
灰度等级 | 红、绿、蓝 14-16bits | 显示颜色 | 16777216 种 | |||||||||||
换帧频率 | ≥60 帧/秒 | 刷新频率 | ≥3000HZ+(全灰度场) | |||||||||||
控制方式 | 计算机控制，逐点一一对应，视频同步 实时显示 | ， 亮度调节 | 256 级手动/自动 | |||||||||||
输入信号 | DVI/VGA,视频（多种制式），RGBHV、复合视频信号、S-VIDEO,Ypbpr(HDTV | |||||||||||||
系统工作特性 | ||||||||||||||
使用寿命 | ≥10 万小时 | 平均无故障时间 | ≥1 万小时 | |||||||||||
衰减率（工作 3 年 | ）≤15% | 连续失控点 | 0 | |||||||||||
工作温度范围 | -20 至 50℃ | 盲点率 | ＜0.00001 | |||||||||||
屏幕水平平整度 | ＜1mm/㎡ | 工作湿度范围 | 10%至 65%RH | |||||||||||
屏幕垂直平整度 | ＜1mm/㎡ |
| ||||||||||||
