创佰讯室内表贴全彩屏P4详细技术参数
2022/1/11 16:06:00 4265阅
1、适用范围
主要应用于军队演习指挥系统、公共安全显示指挥系统、演播室、广播电视传媒显示系统等领域。
2、产品说明
● 高刷新、高灰阶、超宽带载：刷新率达 1920HZ 以上,灰度 14～16Bit 可调，显示画质清晰真实、播放效果鲜艳流畅；
● LED 高密全彩屏专用驱动芯片：具有列下消隐功能、能够改善因灯珠损坏产生的毛毛虫现象、具有极佳的抗干扰能力和低灰度效果；
● 高清显示：高分辨率带来高清细腻的显示效果，无闪烁、无颗粒感；
● 高对比度：高达 5000:1 的对比度，优质的表贴 2121 专用灯使屏体的墨色更均匀，一致性更好，更好地还原了屏体的色彩；
● 创意设计，造型独特硬朗：融合了仿生学和设计美学的概念，鬼斧神工般匠心理念打造出流线美感，整体协调美观；
● 超大视角：视角可达 140°以上，多方位观看显示效果始终如一、高质清晰细腻；
● 简易安装、维护便捷：可进行单点、单灯维护，成本低，单元板底壳采用快拆式磁吸后盖，安装简便。

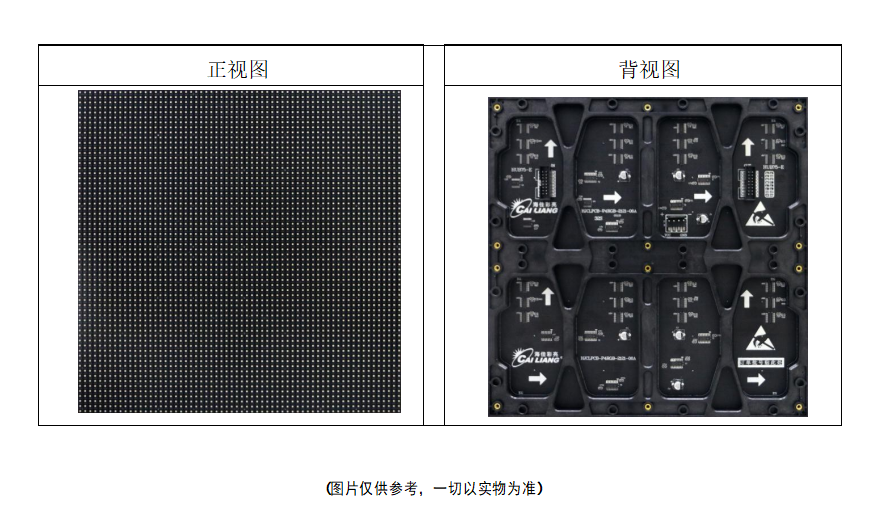

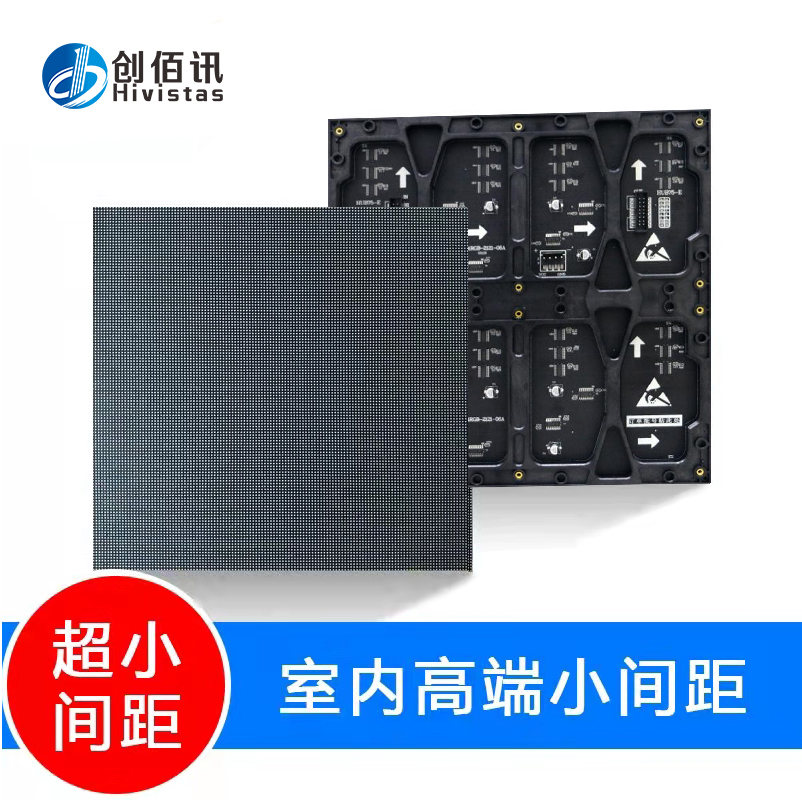

单元板图片
3、产品介绍
单元板技术参数 | |||||||||||||
像素点间距 | 4.0mm | 输入电压 | 4.8-5.5V | 重量 | 0.43±0.01kg | ||||||||
像素构成 | 1R1G1B | 单元板功率 | ≤18W | 套件材料 | 聚碳酸脂 PC 料 | ||||||||
尺寸:长*宽*高 | 256*256*15mm | 最大电流 | 3.3A±0.3A | 铜螺母 | 5*6*M3 | ||||||||
结构特点 | 灯驱合一 | 像素密度 | 62500Dots/㎡ | 驱动方式 | 1/32 扫恒流驱动 | ||||||||
灯管类型 | SMD2121 | 单元板分辨率 | 64*64=4096Dots |
|
| ||||||||
箱体技术参数 | |||||||||||||
压铸铝空箱（长*宽*高 | 512mm*512mm*55mm | 平均功耗 | ≤36W | ||||||||||
箱体分辨率 | 128*128=16384 Dots | 最大功耗 | ≤72W | ||||||||||
箱体面积 | 0.26 ㎡ |
|
| ||||||||||
箱体重量 | 9.0kg±0.05kg |
|
| ||||||||||
屏体技术参数 | |||||||||||||
亮度 | ≥350cd/㎡ | 亮度均匀性 | ＞0.95 | ||||||||||
屏体水平视角 | 140±10 度 | 屏体垂直视角 | 140±10° | ||||||||||
最佳视距 | ≥4.0m | 使用环境 | 室内 | ||||||||||
每平方模组最大功率 | ≤270w/m² |
|
| ||||||||||
配电功率（每平方最大功率÷78％÷85％） | 407W/m² | ||||||||||||
系统控制参数 | |||||||||||||
灰度等级 | 红、绿、蓝 14-16bits | 显示颜色 | 16777216 种 | ||||||||||
换帧频率 | ≥60 帧/秒 | 刷新频率 | ≥1920HZ(全灰度场) | ||||||||||
控制方式 | 计算机控制，逐点一一对应，视频同步 实时显示 | ， 亮度调节 | 256 级手动/自动 | ||||||||||
输入信号 | DVI/VGA,视频（多种制式），RGBHV、复合视频信号、S-VIDEO,Ypbpr(HDTV | ||||||||||||
系统工作特性 | |||||||||||||
使用寿命 | ≥10 万小时 | 平均无故障时间 | ≥1 万小时 | ||||||||||
衰减率（工作 3 年 | ）≤15% | 连续失控点 | 0 | ||||||||||
工作温度范围 | -20 至 50℃ | 盲点率 | ＜0.0001 | ||||||||||
屏幕水平平整度 | ＜1mm/㎡ | 工作湿度范围 | 10%至 65%RH | ||||||||||
屏幕垂直平整度 | ＜1mm/㎡ |
| |||||||||||
