创佰讯室内表贴全彩 P1.25详细技术参数
2022/1/10 20:31:00 2766阅
1、适用范围
主要应用于军队演习指挥系统、公共安全显示指挥系统、演播室、广播电视传媒显示系统等领域。
2、产品说明
● 高刷新、高灰阶、超宽带载：刷新率达 3840HZ 以上，灰度 14～16Bit 可调，显示画质清晰真实、播放效果鲜艳流畅；
● LED 高密全彩屏专用驱动芯片：具有列下消隐功能、倍频刷新率提升 2/4/8 倍、低灰偏色改善、低灰麻点改善、第一行偏暗改善等功能；
● 高清显示：高分辨率带来高清细腻的显示效果，无闪烁、无颗粒感；
● 优质灯管：严格筛选灯管，精选优质的表贴 1010 专用灯，使屏体的墨色更均匀，一致性更好，品质更稳定
● 平整度佳：自主研发与生产的多加强筋结构底壳，不易变形；
● 超大视角：采用表贴灯管，视角可达 150°以上，多方位观看显示效果始终如一、高质清晰细腻；
● 简易安装、维护便捷：单元板底壳采用快拆式磁吸后盖，安装简便。

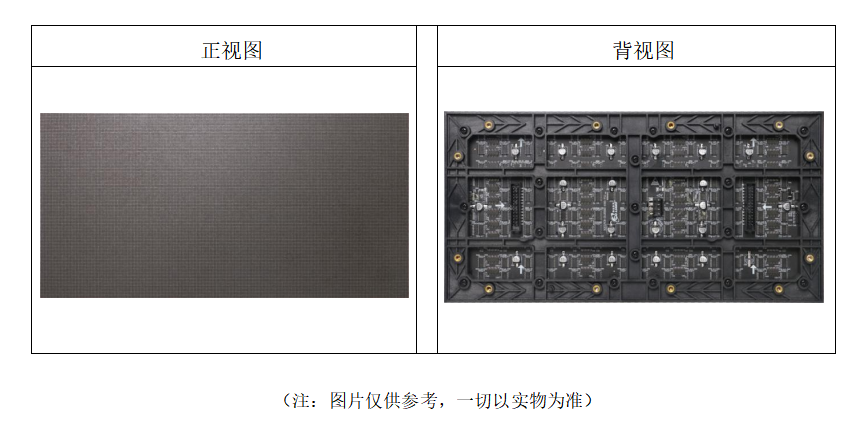

单元板图片
3、产品介绍
单元板技术参数 | |||||||||||||
像素点间距 | 1.538mm | 输入电压（直流 | 4.8-5.5V | 重量 | 0.46kg±0.01kg | ||||||||
像素构成 | 1R1G1B | 单元板功率 | ≤25W | 套件材料 | 聚碳酸脂 PC 料 | ||||||||
尺寸:长*宽*高 | 320*160*15mm | 最大电流 | 4.7A±0.3A | 铜螺母 | 6*8*M4 | ||||||||
结构特点 | 灯驱合一 | 像素密度 | 422500Dots/㎡ | 驱动方式 | 1/26 扫恒流驱动 | ||||||||
灯管类型 | SMD1010 | 单元板分辨率 | 208*104=21632Do |
|
| ||||||||
箱体技术参数 | |||||||||||||
压铸铝空箱（长*宽*高 | 640mm*480mm*70mm | 平均功耗 | ≤75W | ||||||||||
箱体分辨率 | 416*312=129792Dots | 最大功耗 | ≤150W | ||||||||||
箱体面积 | 0.3072 ㎡ |
|
| ||||||||||
箱体重量 | 6.1Kg±0.05kg |
|
| ||||||||||
屏体技术参数 | |||||||||||||
亮度 | ≥500cd/㎡ | 亮度均匀性 | ＞0.95 | ||||||||||
屏体水平视角 | 150±10 度 | 屏幕垂直视角 | 150±10 度 | ||||||||||
最佳视距 | ≥1.53m | 使用环境 | 室内 | ||||||||||
每平方模组最大功率 | ≤488.3w/m² |
|
| ||||||||||
配电功率（每平方最大功率÷78％÷85％） | 737W/m² | ||||||||||||
系统控制参数 | |||||||||||||
灰度等级 | 红、绿、蓝 14-16bits | 显示颜色 | 16777216 种 | ||||||||||
换帧频率 | ≥60 帧/秒 | 刷新频率 | ≥3840HZ(全灰度场) | ||||||||||
控制方式 | 计算机控制，逐点一一对应，视频同步，实时显示 | 亮度调节 | 256 级手动/自动 | ||||||||||
输入信号 | DVI/VGA,视频（多种制式），RGBHV、复合视频信号、S-VIDEO,Ypbpr(HDTV | ||||||||||||
系统工作特性 | |||||||||||||
使用寿命 | ≥10 万小时 | 平均无故障时间 | ≥1 万小时 | ||||||||||
衰减率（工作 3 年） | ≤15% | 连续失控点 | 0 | ||||||||||
工作温度范围 | -20 至 50℃ | 盲点率 | ＜0.00001 | ||||||||||
屏幕水平平整度 | ＜1mm/㎡ | 工作湿度范围 | 10%至 65%RH | ||||||||||
屏幕垂直平整度 | ＜1mm/㎡ |
| |||||||||||
